您对于新能源电动汽车高压线束特点了解多少呢，下文中，2022世界杯小组赛程表
工程师将重点为您介绍一下关于新能源电动汽车高压线束特点方面的内容，希望通过我们的介绍之后，您能对新能源电动汽车高压线束特点有一个深入的认识。倘若您对于文中的内容有什么不明白的地方，可以直接向我们发送邮件进行咨询：dosin2005@dosin-china.com 。
1高电压
新能源汽车普遍工作在B级电压范围，因此要求高压线束也需要满足60V-1500V的工作电压范围要求，目前普遍的导线电压要求根据GB/T 184384.3中对B级电压的规定为AC30V-1000V，或DC60V-1500V。
2大电流
新能源汽车高压线束作为主要的能源传输通道，需要承受较大的电流，直流母线额定工作电流都能够达到300A以上。
3密封性
由于高压线束高电压大电流的特性，对线束的密封性也有很高的要求，一般都会要求进行防水防尘试验和气密测试，如果密封不好，导致潮湿或进水，会造成导线和连接部位的极速老化或损坏。如果在接插件部位的密封性能差，还能够导致绝缘电阻降低，整车报绝缘故障。
4耐热性
由于高压线束长时间通过大电流，因为功率很大，由焦耳效应产生很大的热量，因此高压线束的导线耐温等级一般都达到125℃(150℃)，端子耐温一般都达到140℃。
EMC(Electro Magnetic Compatibility，电磁兼容性)是指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁干扰的能力。简单来说，EMC包括了EMI(Electro Magnetic Interference，电磁干扰)和EMS(Electro Magnetic Susceptibility，电磁敏感性)。EMI是指设备在正常运行过程中对所在环境产生的电磁干扰;EMS是指器具对所在环境中存在的电磁干扰所具有的一定程度的抗扰度。EMI是主动性的，即对外界产生的干扰，EMS是被动性的，即抵抗外界的干扰。所以对设备的EMC要求就是：减少对别人的干扰，同时自身能抵抗相当程度的外界干扰。
整车范围内首先保证零部件的EMC符合标准要求，通过线束将各个控制单元联系在一起。新能源汽车整车级屏蔽设计的重点应是高压系统的布局、屏蔽设计以及CAN通信网络的抗干扰处理。首先尽量要求高压线束沿着车身布置，优化整车电磁辐射的环路，同时利用车身形成封闭的屏蔽舱。同时屏蔽高压电缆和阿联酋vs丹麦亚盘
也是一种减少不必要的电磁干扰经济有效的方法，通过一系列标准的实验显示了屏蔽电缆和阿联酋vs丹麦亚盘
能够有效减少在100kHz到200MHz频率范围内的不必要的干扰。目前国内车型全部采用屏蔽高压线，日系车也有应用屏蔽网包覆在高压线外侧，插件处处理实现屏蔽连接。为了避免高压线束传输强电电流时产生电磁干扰，导致低压线束对控制单元供电及信号传输受到电磁干扰的风险，一般采用高压线束与低压线束分层设计，距离保证在200-300mm内。
下列是常见几种电缆对EMC方案介绍。
新能源汽车上的电源和各种电气零件通过线束来实现电路物理连接，线束分布遍布全车。如果把动力系统比作汽车心脏的话，那么线束就是汽车的神经网络系统它负责整车各个电器零件之间的信息传递工作。随着人们对舒适性、经济性、安全性要求的不断提高，汽车上的电子产品种类也在不断增加，汽车线束越来越复杂线束的故障率也相应增加。这就要求提高线束的可靠性和耐久性等性能。端子和阿联酋vs丹麦亚盘
是决定系统可靠性的重要内容，也是整个线束的重要组成部分。由于部分端子和阿联酋vs丹麦亚盘
的工作环境恶劣，端子和连接件中容易发生各种各样的故障，如腐蚀、老化以及在振动的作用下松动等问题。由于端子和阿联酋vs丹麦亚盘
的损毁、松动、脱落、失效所导致的电气线路故障占整个电气系统的故障的50%以上，所以整车电气系统可靠性设计中应充分重视端子和阿联酋vs丹麦亚盘
的可靠性设计。为提高端子和阿联酋vs丹麦亚盘
设计的可靠性，首先应分析其故障模式，以便做好相应的预防工作。端子和阿联酋vs丹麦亚盘
通常有接触不良、绝缘不良和固定脱落这三种主要的故障模式，其中，针对接触不良，可采用检测静态接触电阻、动态接触电阻、单孔分离力、连接点和元器件的耐振性等指标来加以判断;对于绝缘不良，可检测绝缘体绝缘电阻、绝缘体时间退化速度、绝缘体、接触件等零件尺寸等指标来加以判断;对于固定脱落类的可靠性，可检测端子和阿联酋vs丹麦亚盘
的装配公差、耐力矩、连接针保持力、连接针插入力、环境应力状况下保持力等指标来加以判断。分析了端子和阿联酋vs丹麦亚盘
的主要故障模式和失效形式之后，可采取以下措施来提高端子和阿联酋vs丹麦亚盘
设计的可靠性：
b)阿联酋vs丹麦亚盘
中接触件数量越多，系统的可靠性越低，所以在空间、重量允许的情况下，尽量选择接触件数量较少的阿联酋vs丹麦亚盘
。
c)选用阿联酋vs丹麦亚盘
时，应考虑设备的工作条件。这是因为阿联酋vs丹麦亚盘
的总负载电流和最大工作电流往往是根据在周围环境的最高温度条件下工作时所允许的热量来确定的。同时，为降低阿联酋vs丹麦亚盘
的工作温度，应充分考虑阿联酋vs丹麦亚盘
的散热条件，如可使用距阿联酋vs丹麦亚盘
中心较远的接触件来连接电源，这样就更利于散热。
d)当插件在有腐蚀性气、液体环境中工作时，为防腐蚀，在安装时应注意尽可能从侧面水平安装，当条件需要而垂直安装时，应防止水顺着引线流入接插件，一般使用防水插接件。
整车线束都应有防腐、防潮的保护措施，并防止车辆振动对其造成不利影响;线孔处必须做好保护，如翻边设计，以防线束穿过时对线束摩擦而造成绝缘层破损。为了提高保护设计可靠性，在装配前对包扎材料应进行环境筛选试验，避免不合格的产品进入下一环节;还应在设计选型时针对不同部位的环境应力，对不同包装材料进行加速寿命试验，以选出综合性能最好的一种。
高压线束电压定义：DC：60V
绝缘：指使用不导电的物质将带电体隔离或包裹起来，以对触电起保护作用的一种安全措施;有强电作用下，绝缘物质可能被击穿而丧失其绝缘性能。因此，电气线路与设备的绝缘选择必须与电压等级相配合，而且须与使用环境及运行条件相适应，以保证绝缘的安全作用。高压线束一般都是采用双重绝缘，耐压：把一个高于正常工作的电压加在被测设备的绝缘体上，并持续一段规定的时间，如果其间的绝缘性足够好，加在上面的电压就只会产生很小的漏电流。如果一个被测设备绝缘体在规定的时间内，其漏电电流保持在规定的范围内，就可以确定这个被测设备可以在正常的运行条件下安全运行。
接插件的IP等级防护要求：高压接插件连同线束连接HEV/EV的动力总成系统，不仅是车辆驱动的关键能源输送线，影响车辆功能及性能，同时，也是一个影响安全性能的关键因素，会引起车辆抛锚、着火，甚至会产生电击，从而车辆使用者的生命安全。IP防护设计。试验证明，裸露于潮湿空气的高压端子会更容易腐蚀，也更危险，因此在可能的情况下，所有的高压插件的防护等级要求在IP67以上，当然，位于底盘或前舱等更恶劣的情况下必须更高。
防触指功能设计：整车的高压系统设计需保证在单点失效的情况不影响操作
人员的安全，即便裸露的插件，也要保证人员徒手操作不造成危害，因此，护套与端子的设计使得人手指无法直接接触到端子。

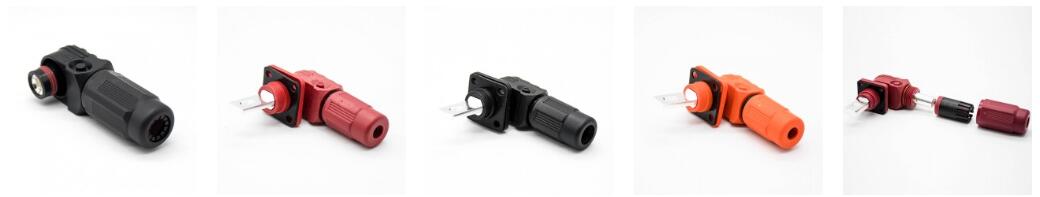

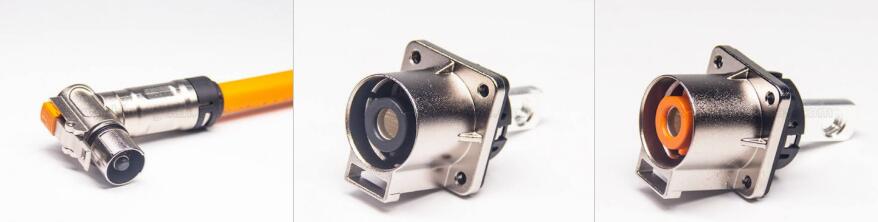

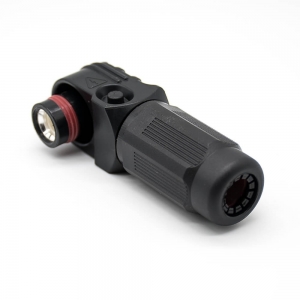

高压阿联酋vs丹麦亚盘
作为高压线束的关键核心部件，其特点与高压线束大部分一致，其中以下特点较为突出：
耐压性：满足爬电距离和电器间隙要求，满足750V额定电压要求;
安全性：具有高压互锁功能，未对配插件满足IPXXB要求，对配状态插件满足IPXXD防护要求。电气间隙和爬电距离，满足污染等级3的设计要求。
车用高压导线最大的特点是耐高电压，目前市场应用高压导线处于600V交流/1000V直流耐高压水准，随着续航里程提升而需要更大功率输出，将需要更高耐压等级的高压导线，耐压等级将达到以及高于1000V交流/1500V直流的水准。另外，对于高压大电流模块用到的高压导线，因为高功率、车内空间和布线设计的要求，高压导线具有耐大电流、耐高温、阻燃、高柔性和EMC抗屏蔽性能等特点，从而满足新能源汽车市场应用。

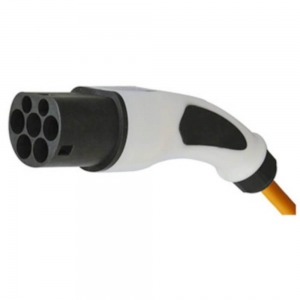

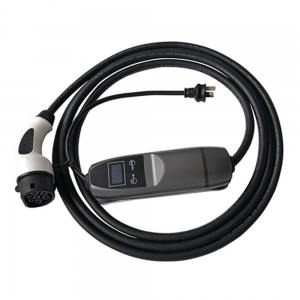

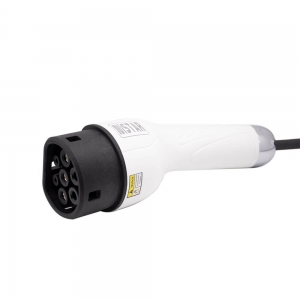

充电口相对于其他高压阿联酋vs丹麦亚盘
，它的接触端子插拔后易损，导致接触区域阻抗变大，发热，烧蚀等，因为一部分为室外使用，污染等级为3级，实际情况还要高于这个污染等级，特别是充电桩端的产品，基本无防护，故塑胶材料选材需考虑高温和耐油等特性，防护等级必须满足插合前IP54，插合后IP55，而实际应用场景还要高于这个标准。
从标准来看，充电口需要满足GB/T20234.1的要求，快充接口和慢充接口分别还需要满足GB/T20234.2和GB/T20234.3的要求。充电口需要同时满足互操作性标准GBT34657.2-2015要求。
目前的充电口普遍存在的待解决的问题包括：交流63A发热、烧蚀暂时没有比较好的解决办法，充电枪卡钩强度无参考标准，实际使用中容易发生断裂等。
线路设计长度的合理性：
通常汽车上根据用电器在车身上的实际布置位置来确定电线束的各部分的长度，并且所有由线束经过的地方都有固定的扎带或孔位来将线束固定。所以线束可靠性受线束总成上各分支的尺寸的影响也较大。线束如果过长，不仅浪费了空间和材料，也容易导致在车辆行驶过程中因与其它部件的接触而产生摩擦，加速了线束的磨损，进而引起短路等问题。因此，线束的设计长度一定要比实际长度稍有富余，一般适宜的松弛度量根据不同环境为0.05-5%。
高压线束基本使用大平方所以对电缆的最小折弯半径也有一定的要求通常为电缆外径的5D;高压线束颜色要求：为了起到警示作用高压线束必须使用橙色;也可附带高压警示标识
