那些射频防水阿联酋vs丹麦亚盘
产品您知道哪些，射频同轴阿联酋vs丹麦亚盘
应用的领域非常广泛，种类也比较多，下面阿联酋vs丹麦亚盘
有限公司为您介绍一下常用射频同轴阿联酋vs丹麦亚盘
的内容。
射频信号自身的特点十分突出，因此传输信号的过程中会涉及到一些特别的媒介，而相应阿联酋vs丹麦亚盘
也很特殊，这里德索主要介绍常见的射频同轴阿联酋vs丹麦亚盘
(RF COAXIAL CONNECTOR)，符合标准GB11316-89、IEC169、MIL-C-31012等标准。

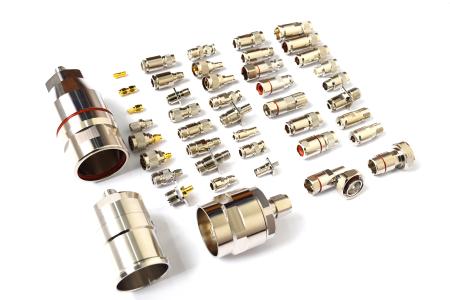

一、常见的同轴阿联酋vs丹麦亚盘
及主要性能对照表：
除上述阿联酋vs丹麦亚盘
以外，还有MINI BNC、SL16、C3、CC4(1.0/2.3)、SMZ(BT-43)、MIM等阿联酋vs丹麦亚盘
，但主要是一些公司的型号。
二、常见同轴阿联酋vs丹麦亚盘
的选择：

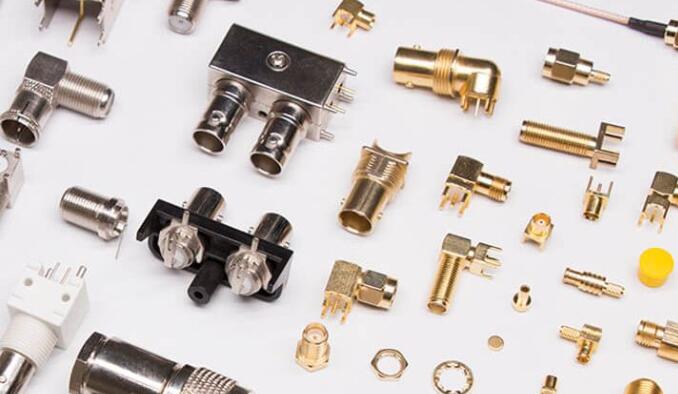

BNC是卡口式，多用于低于4GHz的射频连接，广泛用于仪器仪表及计算机互联
TNC是螺纹连接，尺寸等方面类似BNC，工作频率可达11GHz，螺纹式适合振动环境

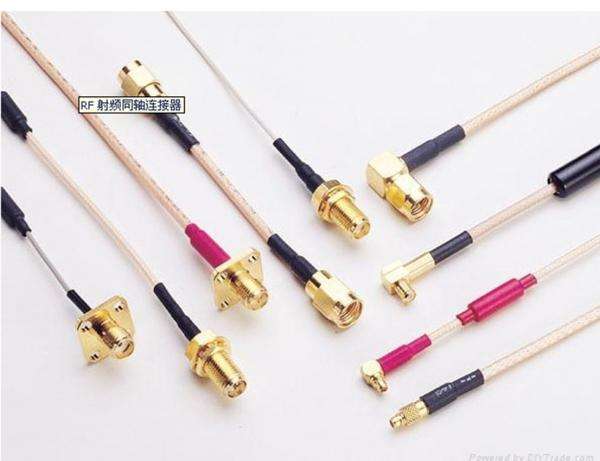

SMA是螺纹连接，应用最广泛，阻抗有50和75欧姆两种，50欧姆时配软电缆使用频率低于12.4Ghz，配半刚性电缆最高到26.5GHz
SMB体积小于SMA，为插入自锁结构，用于快速连接，常用于数字通讯，是L9的换代品，50欧姆可到4GHz，75欧姆到2GHz
SMC为螺纹连接，其他类似SMB，有更宽的频率范围，常用于军事或高振动环境
N型阿联酋vs丹麦亚盘
为螺纹式，以空气为绝缘材料，造价低，频率可达11GHz，常用于测试仪器上，有50和75欧姆两种
MCX和MMCX阿联酋vs丹麦亚盘
体积小，用于密集型连接
BMA用于频率达18GHz的低功率微波系统的盲插连接
每种阿联酋vs丹麦亚盘
都有军标和商业标准，军标按MIL-C-39012制造，全铜零件、聚四氟乙烯绝缘、内外镀金，性能最可靠，但造价较高。
商业标准设计则使用廉价材料，如黄铜铸体、聚丙烯绝缘、银镀层等，可靠性就差一些。
阿联酋vs丹麦亚盘
材料有黄铜、铍铜和不锈钢，中心导体一般镀金，保证低电阻和耐腐蚀。军标要求在SMA和SMB上镀金，在N、TNC及BNC上镀银，因为银易氧化，用户更喜欢镀镍。
绝缘材料有聚四氟乙烯、聚丙烯及韧化聚苯乙烯，其中聚四氟乙烯绝缘性能最好，但成本较高。
三、常用阿联酋vs丹麦亚盘
的性能列表：
1.L29(7/16)
标准：IEC169-4、CECC22190、DIN47223
特点：较大型螺纹式中高能量传输
温度范围：-40～+85
耐久性：500次
PLUG内径/JACK内径：21mm/22.5mm
电气性能：
特性阻抗：50欧姆
工作电压：2700Vrms
频率范围：0-7.5GHz
介质耐压：4000Vrms
接触电阻：内导体<0.4mOhm，外导体<1.5mOhm
绝缘电阻：>10000兆欧
VSWR：<1.30
材料：
壳体：黄铜镀镍或银
插针：黄铜镀硬金或银
插孔：锡青铜镀硬金或银
绝缘体：聚四氟乙烯
密封件：硅橡胶
压接套：铜合金镀镍
2.N
标准：MIL-C-39012、IEC169-16、CECC22210
特点：螺纹式中大功率
温度范围：-65～+165
耐久性：500次
PLUG内径/JACK内径：16mm/8.6mm
电气性能：
特性阻抗：50欧姆
工作电压：1000Vrms
频率范围：0-11GHz
介质耐压：1500V
接触电阻：内导体<1mOhm，外导体<0.2mOhm
绝缘电阻：>5000兆欧
VSWR：<1.30
材料：
壳体：黄铜镀镍
插针：黄铜镀硬金
插孔：铍青铜镀硬金或锡青铜镀金
绝缘体：聚四氟乙烯
密封件：硅橡胶
压接套：铜合金镀镍
3.BNC
标准：MIL-C-39012、IEC169-8
特点：卡口式
温度范围：-65～+165
耐久性：500次
PLUG内径/JACK内径：9.8mm/9.6mm
电气性能：
特性阻抗：50/75欧姆
工作电压：500V
频率范围：0-4GHz
介质耐压：1500V
接触电阻：内导体<1.5mOhm，外导体<1mOhm
绝缘电阻：>5000兆欧
VSWR：<1.30
材料：
壳体：黄铜镀镍
插针：黄铜镀硬金
插孔：铍青铜或锡青铜镀硬金
绝缘体：聚四氟乙烯
压接套：铜合金镀镍
4.TNC
标准：MIL-C-39012、IEC169-17
特点：螺纹式
温度范围：-65～+165
耐久性：500次
PLUG内径/JACK外径：11mm/9.6mm
电气性能：
特性阻抗：50欧姆
工作电压：500V
频率范围：0-11GHz
介质耐压：1500V
接触电阻：内导体<1.5mOhm，外导体<0.2mOhm
绝缘电阻：>5000兆欧
VSWR：<1.3
材料：
壳体：黄铜镀镍
插针：黄铜镀硬金
插孔：铍青铜镀硬金
绝缘体：聚四氟乙烯
密封件：硅橡胶
压接套：铜合金镀镍
5.L9(1.6/5.6)
标准：IEC169-13、CECC22240、DIN47295
特点：小型螺纹式
温度范围：-40～+85
耐久性：500次
PLUG内径/JACK内径：8.2mm/4mm
电气性能：
特性阻抗：75欧姆
工作电压：330V
频率范围：0-1GHz
介质耐压：1000V
接触电阻：内导体<10mOhm，外导体<5mOhm
绝缘电阻：>10000兆欧
材料：
壳体：黄铜镀镍或金
插针：黄铜镀硬金
插孔：铍青铜镀硬金
绝缘体：聚四氟乙烯
压接套：铜合金镀镍或金
6.SMA
标准：MIL-C-39012、IEC169-15、CECC22110
特点：小型螺纹式
温度范围：-65～+165
耐久性：500次
PLUG内径/JACK外径：6.5mm/5.4mm
电气性能：
特性阻抗：50欧姆
工作电压：335Vrms
频率范围：0-12.4GHz(软电缆)/0-18GHz(半刚性电缆)
介质耐压：1000Vrms
接触电阻：内导体<3mOhm，外导体<2mOhm
绝缘电阻：>5000兆欧
插入损耗：0.15dB(6GHz)
射频泄漏：-60dB/-90dB(软电缆/半刚电缆)@2-3GHz
VSWR：直式软性电缆<1.15+0.02f(GHz)
弯式软性电缆<1.20+0.03f(GHz)
弯式半刚电缆<1.05+0.01f(GHz)
弯式半刚电缆<1.10+0.01f(GHz)
材料：
壳体：黄铜镀硬金或不锈钢表面钝化
插针：黄铜镀硬金
插孔：铍青铜镀硬金
绝缘体：聚四氟乙烯
密封件：硅橡胶
压接套：铜合金镀镍
7.SMB
标准：MIL-C-39012、IEC169-10、CECC22130
特点：小型推入锁紧式
温度范围：-65～+165
耐久性：500次
PLUG接触杆外径/JACK内径：2mm/3.7mm
电气性能：
特性阻抗：50/75欧姆
工作电压：250V
频率范围：0-4GHz(50欧姆)/0-2GHz(75欧姆)
介质耐压：750V
接触电阻：内导体<6mOhm，外导体<1mOhm
绝缘电阻：>1000兆欧
VSWR：<1.34
材料：
壳体：黄铜镀硬金
弹性接触杆：铍青铜镀硬金
插针：黄铜镀硬金
绝缘体：聚四氟乙烯
压接套：铜合金镀镍或镀金
8.SMC
标准：MIL-C-39012、IEC169-18、CECC22140
特点：小型螺纹式
温度范围：-65～+165
耐久性：500次
PLUG内径/JACK外径：3.8mm/3.7mm
电气性能：
特性阻抗：50欧姆
工作电压：250V
频率范围：0-10GHz
介质耐压：750V
接触电阻：内导体<6mOhm，外导体<1mOhm
绝缘电阻：>1000兆欧
VSWR：直式<1.25 弯式<1.35
材料：
壳体：黄铜镀硬金
插针：黄铜镀硬金
插孔：铍青铜镀硬金
绝缘体：聚四氟乙烯
压接套：铜合金镀镍或镀金
9.BMA
标准：IEC169-33
特点：微型推入式
温度范围：-65～+155
耐久性：500次
PLUG外径/JACK外径：5.3mm/7.4mm
电气性能：
特性阻抗：50欧姆
工作电压：250V
频率范围：0-18GHz
介质耐压：750V
接触电阻：内导体<3mOhm，外导体<2mOhm
绝缘电阻：>5000兆欧
VSWR：<1.30
材料：
壳体：黄铜镀硬金或镍及不锈钢钝化
插针：黄铜镀硬金
插孔：铍青铜镀硬金
绝缘体：聚四氟乙烯
压接套：铜合金镀镍
10.SSMA
标准：MIL-C-39012、IEC169-18、CECC22140
特点：微型螺纹式
温度范围：-55～+155
耐久性：500次
PLUG内径/JACK外径：5mm/4mm
电气性能：
特性阻抗：50欧姆
工作电压：250V
频率范围：0-35GHz
介质耐压：750V
接触电阻：内导体<4mOhm，外导体<2.5mOhm
绝缘电阻：>1000兆欧
VSWR：<1.07+0.1f(GHz)
材料：
壳体：黄铜镀硬金
插针：黄铜镀硬金
插孔：铍青铜镀硬金
绝缘体：聚四氟乙烯
压接套：铜合金镀镍或镀金
11.SSMB
标准：IEC169-19、CECC22170
特点：微型推入式
温度范围：-55～+155
耐久性：500次
PLUG内径/JACK外径：4.5mm/2.7mm
电气性能：
特性阻抗：50欧姆
工作电压：250V
频率范围：0-11GHz
介质耐压：500V
接触电阻：内导体<5mOhm，外导体<2.5mOhm
绝缘电阻：>1000兆欧
VSWR：直式<1.22(0-1GHz) <1.35(0-3GHz)
弯式<1.50(0-1GHz) <1.63(0-3GHz)
材料：
壳体：黄铜镀硬金
插针：锡青铜镀硬金
插孔：铍青铜镀硬金
绝缘体：聚四氟乙烯
压接套：铜合金镀镍或镀金
12.MCX(OSX)
标准：CECC22220
特点：小型插接自锁式
温度范围：-65～+155
耐久性：500次
PLUG外径/JACK内径：3.7mm/3.45mm
电气性能：
特性阻抗：50/75欧姆
频率范围：0-6GHz(50欧姆) 0-1.5GHz(75欧姆)
介质耐压：750V
接触电阻：内导体<5mOhm，外导体<2.5mOhm
绝缘电阻：>1000兆欧
VSWR： <1.20(50欧姆) <1.35(75欧姆)
材料：
壳体：黄铜镀硬金
弹性接触件：铍青铜镀硬金
插针：黄铜镀硬金
插孔：铍青铜镀硬金
绝缘体：聚四氟乙烯
压接套：铜合金镀镍或镀金
13.MMCX(C2.5)
标准：CECC22340
特点：微型插接自锁式
温度范围：-40～+90
耐久性：500次
PLUG外径/JACK内径：2.4mm/3mm
电气性能：
特性阻抗：50欧姆
工作电压：170V
频率范围：0-6GHz
介质耐压：500V
接触电阻：内导体<10mOhm，外导体<5mOhm
绝缘电阻：>1000兆欧
VSWR： <1.25
材料：
壳体：黄铜镀硬金
弹性接触件：铍青铜镀硬金
插针：黄铜镀硬金
插孔：铍青铜镀硬金
绝缘体：聚四氟乙烯
压接套：铜合金镀镍或镀金
14.SAA(1.0/2.3)
标准：CECC22230、DIN47297
特点：直插锁紧式
温度范围：-65～+155
耐久性：500次
PLUG内径/JACK内径：2.3mm/4.1mm
电气性能：
特性阻抗：50/75欧姆
工作电压：250V
频率范围：0-4.8GHz(50欧姆)/0-1.65GHz(75欧姆)
介质耐压：750V
接触电阻：内导体<10mOhm，外导体<7.5mOhm
绝缘电阻：>1000兆欧
VSWR：直式<1.25 弯式<1.40
材料：
壳体：黄铜镀硬金
弹性接触杆：铍青铜镀硬金
插针：黄铜镀硬金
插孔：铍青铜镀硬金
绝缘体：聚四氟乙烯
压接套：铜合金镀镍
15.MSP
标准：NEC公司产品
特点：推入自锁式
温度范围：-65～+165
耐久性：500次
PLUG内径/JACK内径：5mm/4mm
电气性能：
特性阻抗：75欧姆
频率范围：0-1GHz
介质耐压：750V
接触电阻：内导体<10mOhm，外导体<4mOhm
绝缘电阻：>1000兆欧
VSWR： <1.25
材料：
壳体：黄铜镀镍
插针：黄铜镀硬金
插孔：铍青铜镀硬金或锡青铜镀金
绝缘体：聚四氟乙烯
密封件：硅橡胶
压接套：铜合金镀镍
16.C4(1.0/2.3)
标准：DIN41626
特点：小型推入式
温度范围：-55～+125
耐久性：500次
PLUG外径/JACK内径：4.7mm/3mm
电气性能：
特性阻抗：50/75欧姆
工作电压：250V
频率范围：0-2GHz(50欧姆) 0-1.5GHz(75欧姆)
介质耐压：750V
接触电阻：内导体<10mOhm，外导体<5mOhm
绝缘电阻：>1000兆欧
材料：
壳体：黄铜镀硬金
弹性接触件：铍青铜镀硬金
插针：黄铜镀硬金
插孔：铍青铜镀硬金
绝缘体：聚四氟乙烯
压接套：铜合金镀镍或金
以上内容便是阿联酋vs丹麦亚盘
有限公司针对常见射频同轴阿联酋vs丹麦亚盘
内容的介绍，如果您其他射频阿联酋vs丹麦亚盘
的问题可以在此篇文章下留言，我们会安排技术人员给您回复。想了解更详细的专业知识可上阿联酋vs丹麦亚盘
有限公司官网。采购以及定制阿联酋vs丹麦亚盘
产品，一定选正规专业的阿联酋vs丹麦亚盘
厂家，这样我们对于购买的产品才能放心。阿联酋vs丹麦亚盘
有限公司，13年的阿联酋vs丹麦亚盘
生产经验，产品均达到行业标准，值得您的信赖!
