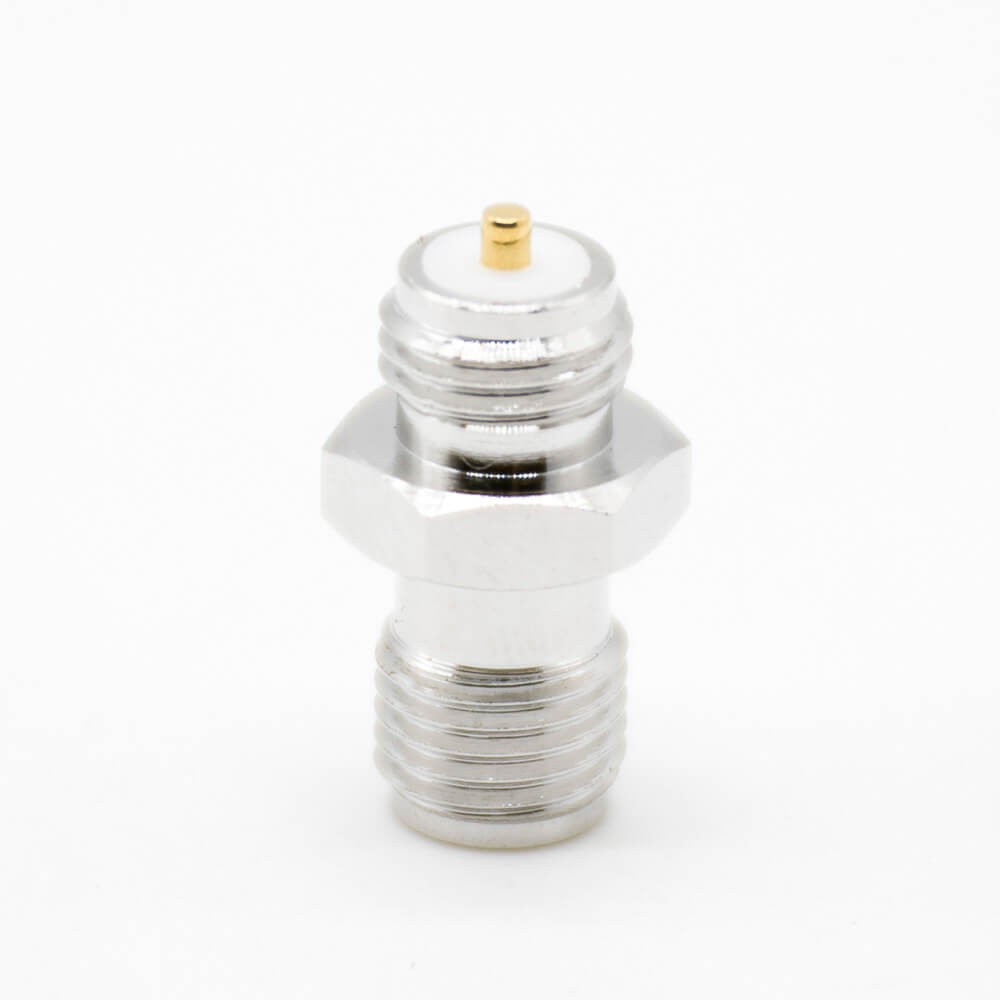

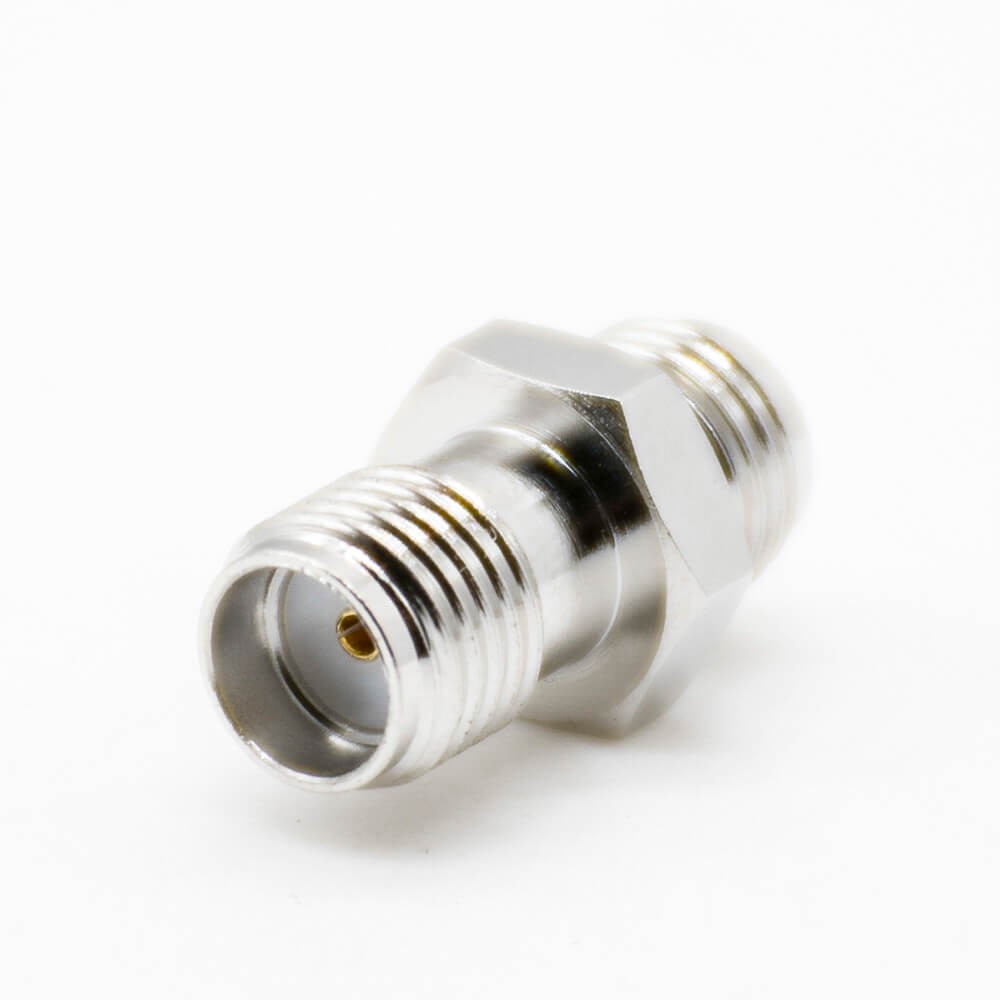

SMA母转母反极SMA镀镍RF转接头射频同轴阿联酋vs丹麦亚盘 直式
料号：EB-307-0010
标签：RF转接头,SMA转反极SMA,母转母,直式,镀镍,射频同轴阿联酋vs丹麦亚盘
产品特点：
产品规格
电气性能
| 阻抗 | 50 ohm |
| 频率范围 | 0~18GHz |
| 耐电压 | 接RG142，RG405线缆时为1000 V rms 接RG316，RG402线缆时为750 V rms 接RG142，RG405线缆时为500 V rms |
| 工作电压 | 接RG142，RG405线缆时为500 V rms 接RG316，RG402线缆时为375 V rms 接RG142，RG405线缆时为170 V rms |
| 中心接触电阻 | ≦ 6.0 mΩ (Milliohms max.) |
| 外接触电阻 | ≦ 2.0 mΩ (Milliohms max.) |
| 绝缘电阻 | ≧5*10³mΩ (Milliohms min.) |
机械性能
| 耦合方式 | 1/4-36 螺纹锁紧 |
| 保持力 | 15 lbs min. |
| 连接螺母扭矩 | 30 in-lbs. min. |
| 配接耐久性 | 大于500次（使用铍铜接触件时） |
环境性能
| 环境温度 | -65°C ~ +165°C( PE线缆-40°C ~ +85°C ) |
| 振动 | MIL-STD-202 Method204 |
| 耐腐蚀性 | MIL-STD-202 Method 101 |
材质
| 部件 | 材料 | 表面处理 |
| 主体 | Brass | Au:1-3u” |
| 中心针 | Brass | Au:5u” |
| 绝缘子 | TEFLON | none |
产品图纸
包装与运输
