常用射频同轴电缆知识都整理在这里了

射频同轴线缆电缆采购地址://www.entscholar.com/products/rf-coaxial-cable/

免费热线电话:400-6263-698

已经有很久没有分享过关于2022世界杯预选赛 方面的知识了,今天,仁昊工程师整理了一些射频同轴电缆的内容,发布在线缆频道供大家查阅。读完这篇文章之后,用户朋友会对射频同轴电缆有一个更深入的认识,对于你今后采购射频同轴电缆相关的产品会大有帮助。

(一)、 SDH常用同轴电缆的介绍

目前SDH光网络中常用同轴电缆有:SYV-75-2-1、SFYZ-75- 2-1、SYFVZ-75-1-1、SYV-75-2-2、 SFYZ-75-2-1、 SFYFZ-75-1-1等。

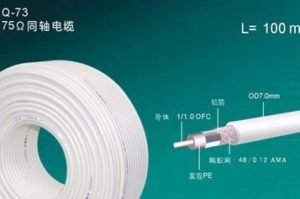

如图中“S”表示同轴射频电缆, “Y”表示绝缘介质为聚乙烯, “V”表示保护套材料为聚氯稀, “75”表示特性阻抗为75欧姆。“-2-1”代表线的直径大小型号。这是比较常见的一种电缆。

(二)、电缆概念和结构

1、传输线:凡是可以传送光网络电磁能量的导线都称为传输线。

2、同轴电缆:是传输线的一种,所谓同轴是指传输线的内导体的轴线与外导体的轴线相同。

3、组成:同轴电缆是由内、外导体组成,两个导体同轴布置,传输信号完全限制在外导体内,外导体接地作为屏蔽层传输线,从而保证其屏蔽性能好、传输损耗低小、抗干扰性强、使用频带宽。常被用于频率较高的信号的传输。

(三)、 常用的电缆图事物图

分类代号-绝缘介质材料代号-护套材料代号-派生特性-特征阻抗-绝缘介质芯现外径整数值-屏蔽层。

分类代号:S-同轴射频,SE-射频对称电缆,ST-特种射频电缆。

绝缘介质材料:Y-聚乙烯、F-聚四氟乙烯(F46)、X-橡皮、W-稳定聚乙烯、D-聚乙烯空气、U-氟塑料空气

护套材料代号:V-聚氯乙稀、Y-聚乙烯、W-物理发泡、D-锡铜、F-氟塑料;

派生特性:Z-综合/组合电缆(多芯)、P-多芯再加一层屏蔽铠装;

特性阻抗:50欧姆、75欧姆、120欧姆。

绝缘介质芯线外径整数值:以毫米为单位1、2、3、4、5… …

屏蔽层:一般屏蔽层有一层、两层、三层及四层。

读完上述内容之后,您对于常用射频同轴电缆应该有一个基本的认识了,更多与射频同轴电缆相关的内容,可以关注我们的“线缆之窗”频道。如需采购射频同轴电缆线缆相关的产品,请拨打我们的热线电话:400-6263-698,专业工程师辅助您的射频同轴电缆采购工作顺利进行。仁昊伟业是一家专业的射频阿联酋vs丹麦亚盘 及组装线缆生产厂家,十四年的生产经验,值得您的信赖。选择仁昊,享受安全,连接你我!文章使用的图片,均是来自网络,如有侵权,还请联系我们进行删除。

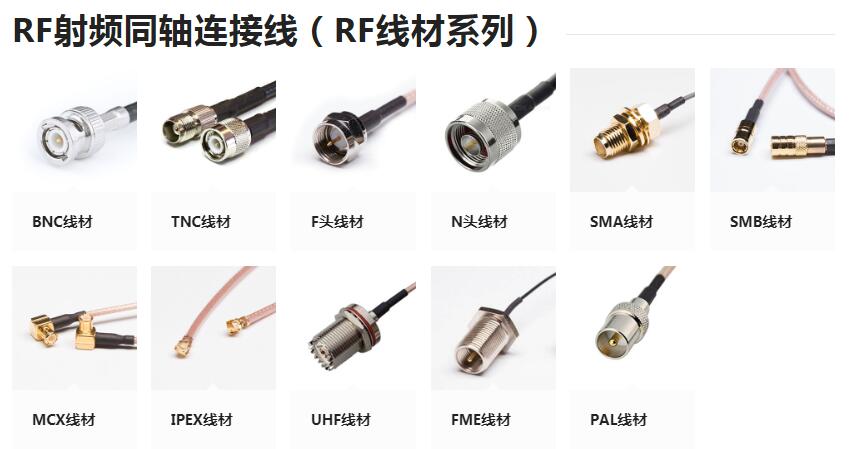

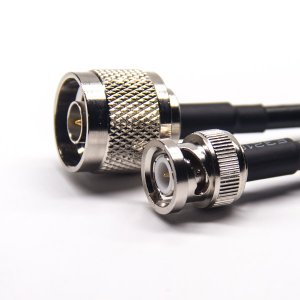

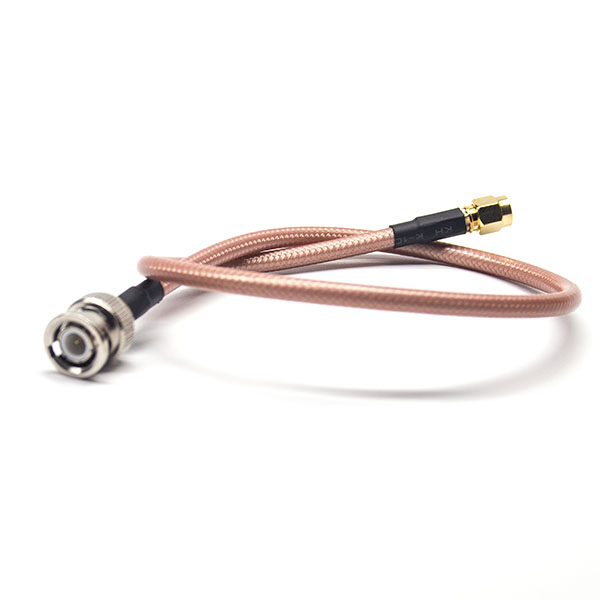

主推产品:bnc阿联酋vs丹麦亚盘

一文讲解射频同轴电缆结构分类以及技术参数

射频同轴电缆是线材中的常见产品之一,那么对您对于射频同轴电缆认识有多深呢,下文中,仁昊工程师将为您介绍一下射频同轴电缆的结构、分类以及技术参数,希望通过我们的讲解之后,您能对射频同轴电缆有一个更深入的认识。仁昊是一家专业的射频同轴电缆阿联酋vs丹麦亚盘 生产商,有着丰富的射频同轴阿联酋vs丹麦亚盘 产品生产经验,质量可靠,承诺一年质保,用户无需为售后问题担忧,欢迎前来采购。

下面,我们分别从产品结构、产品分类、产品技术参数三个方面来深入认识一下射频同轴电缆,具体如下:

1、产品结构

射频同轴电缆是指有两个 同心导体,而导体和屏蔽层又共用同一轴心的电缆。射频同轴电缆绝缘材料采 用物理发炮聚乙烯隔离铜线导体组成,在里层绝缘材料的外部是另一层环形导体即外导体,外导体采用铜带成型、焊接、扎纹;或是采用铝管结构;或是采用编织结构, 然后整个电缆由聚氯乙烯材料的护套包住。

2、产品分类

目前,常用的射频同轴电缆有两类:50Ω和75Ω的射频同轴电缆。

特性阻抗75Ω射频同轴电缆常用于CATV网,故称为CATV电缆,传输带宽可达1GHz,目前常用CATV电缆的传输带宽:750MHz。

特性阻抗50Ω射频同轴电缆主要用于基带信号传输,传输带宽为1~2OMHz,

一般特性阻抗50Ω细同轴电缆的最大传输距离为180米,粗同轴电缆可达1000米。

射频同轴电缆的得名与它的结构相关。射频同轴电缆也是局域网中最常见的传输介质之一。它用来传递信息的一对导体是按照一层圆筒式的外导体套在内导体(一根细芯)外面,两个导体间用绝缘材料互相隔离的结构制选的,外层导体和中心轴芯线的圆心在同一个轴心上,所以叫做射频同轴电缆,射频同轴电缆之所以设计成这样,也是为了防止外部电磁波干扰异常信号的传递。

射频同轴电缆根据其直径大小可以分为:粗射频同轴电缆与细射频同轴电缆。粗缆适用于比较大型的局部网络,它的标准距离长,可靠性高,由于安装时不需要切断电缆,因此可以根据需要灵活调整计算机的入网位置,但粗缆网络必须安装收发器电缆,安装难度大,所以总体造价高。相反,细缆安装则比较简单,造价低,但由于安装过程要切断电缆,两头须装上基本网络连接头(BNC),然后接在T型阿联酋vs丹麦亚盘 两端,所以当接头多时容易产生不良的隐患,这是目前运行中的以太网所发生的最常见故障之一。

无论是粗缆还是细缆均为总线拓扑结构,即一根缆上接多部机器,这种拓扑适用于机器密集的环境,但是当一触点发生故障时,故障会串联影响到整根缆上的所有机器。故障的诊断和修复都很麻烦,因此,将逐步被非屏蔽双绞线或光缆取代。

3、产品技术参数

(1)同轴电缆的特性阻抗 同轴电缆的平均特性阻抗为50±2Ω,沿单根同轴电缆的阻抗的周期性变化为正弦波,中心平均值±3Ω,其长度小于2米。

(2)同轴电缆的衰减一般指500米长的电缆段的衰减值。当用10MHz的正弦波进行测量时,它的值不超过8.5db(17db/公里);而用5MHz的正弦波进行测量时,它的值不超过6.0db(12db/公里)。

(3)同轴电缆的传播速度需要的最低传播速度为0.77C(C为光速)。

(4)同轴电缆直流回路电阻电缆的中心导体的电阻与屏蔽层的电阻之和不超过10毫欧/米(在20℃下测量)。射频同轴电缆Coaxial Cable是指有两个同心导体,而导体和屏蔽层又共用同一轴心的电缆。它是计算机网络中使用广泛的另外一种线材。由于它在主线外包裹绝缘材料,在绝缘材料外面又有一层网状编织的屏蔽金属网线,所以能很好的阻隔外界的电磁干扰,提高通讯质量。

射频同轴电缆的优点是可以在相对长的无中继器的线路上支持高带宽通信,而其缺点也是显而易见的:一是体积大,细缆的直径就有3/8英寸粗,要占用电缆管道的大量空间;二是不能承受缠结、压力和严重的弯曲,这些都会损坏电缆结构,阻止信号的传输;最后就是成本高,而所有这些缺点正是双绞线能克服的,因此在现在的局域网环境中,基本已被基于双绞线的以太网物理层规范所取代。

读完上述内容之后,您对于“射频同轴电缆结构分类以及技术参数”应该有一个基本认识了,更多与“射频同轴电缆”相关的问题,请点击进入我们的线缆之窗(2022世界杯预选赛 )频道查询更多。2022世界杯小组赛程表 ,提供各种射频同轴线缆产品的定制服务,如果您有射频同轴线材电缆的采购需求,不妨拨打我们的热线电话:400-6263-698,专业射频同轴线材线缆工程师全程辅助您的采购工作。

本文来源://www.entscholar.com/spljq/8827/

同轴电缆结构特点及发展简史杂谈

您对于同轴电缆的产品知识了解多少,下文中,仁昊工程师将为您介绍一下同轴电缆的结构特点以及其发展简史情况,希望我们的见解,能对您认识同轴电缆产品有所帮助。采购同轴电缆,找2022世界杯小组赛程表 ,专业同轴电缆阿联酋vs丹麦亚盘 供应商,十四年的同轴电缆生产经验,ISO认证品质,一年质保,售后完善,值得信赖。

同轴电缆结构特点:

同轴电缆由内部导体环绕绝缘层以及绝缘层外的金属屏蔽网和最外层的护套组成。这种结构的金属屏蔽网可防止中心导体向外辐射电磁场,也可用来防止外界电磁场干扰中心导体的信号。

结构示意图:

同轴电缆的发展简史:

第一代同轴电缆:实芯聚乙烯材料作绝缘介质的同轴电缆

特点:工艺简单、衰减大。

第二代同轴电缆:化学发泡聚乙烯材料作绝缘介质的同轴电缆

特点:发泡度50%以下,而且有化学发泡剂残留物,影响介电性能。

第三代同轴电缆:藕芯纵孔聚乙烯材料作绝缘介质的同轴电缆

特点:衰减较前二代都低,但藕状体易渗水,国外规定其使用寿命为五年。

第四代同轴线缆:物理发泡聚乙烯材料作绝缘介质的同轴电缆

特点:发泡度高达80%,衰减特小,微孔密闭,性能稳定,使用寿命长。

读完上述内容之后,您对于“同轴电缆特点及发展简史”应该有一个基本认识了,更多与同轴电缆线缆相关的内容,可进入我们的线缆之窗(//www.entscholar.com/)查询更多。2022世界杯小组赛程表 ,提供各种线材线缆阿联酋vs丹麦亚盘 产品的定制服务,如果您有同轴线材电缆的采购需求,不妨拨打我们的热线电话:400-6263-698,专业线材线缆工程师全程辅助您的采购工作。
