sma阿联酋vs丹麦亚盘 的生产过程中的第一步是冲压，那么您知道冲压的具体过程是什么样的吗?下文中，仁昊伟业工程师将重点为您介绍一下sma阿联酋vs丹麦亚盘 的冲压过程，希望通过我们的介绍，您可以对sma阿联酋vs丹麦亚盘 的冲压有一个深入的认识。
仁昊伟业sma射频同轴阿联酋vs丹麦亚盘 系列产品涵盖了sma接头接口、转接头、线材、端子等，有防水的，焊接的，各种属性的，我们接受客户的定制服务，尽可能的满足用户的需求。我们生产的sma阿联酋vs丹麦亚盘 产品，销往全球四十多个国家和地区，口碑良好，生产技术成熟，值得用户信赖。
热销产品：防水阿联酋vs丹麦亚盘 | bnc阿联酋vs丹麦亚盘 | sma阿联酋vs丹麦亚盘 |
谈起sma同轴接头，您了解多少，下文中2022世界杯小组赛程表 工程师主要为您介绍sma同轴接头和同轴电缆馈电之间不同的那些地方，让您可以对sma同轴接头和同轴电缆馈电有更深入的认识。2022世界杯小组赛程表 ，在sma接头的生产制造方面，有着较为丰富的经验，至今已有十三年历史，在我们的网站您可以查看到多种不同的sma接头产品，每一款都有着自己的特色，有需求的朋友可以上我们的sma阿联酋vs丹麦亚盘 产品展示专题：//www.entscholar.com/products/rf-connector/sma-connector/ 。
1、两者的执行标准不同，也就是电气参数不同，简单点同规格的SYWV电缆的衰减相对较小。
2、电缆结构尺寸不同。由于SYWV电缆的绝缘介质是发泡结构，相对介电常数较小，因此两种电缆的内导体尺寸不同。
3、生产工艺不同。一般SYWV电缆采用物理发泡(低端产品采用化学发泡)。
4、至于说，外导体的形式采用铜、铝镁合金、铜包铝等等，都是根据需要做得，可以做成一样的。
5、应用场合及使用性能有所差异，SYV电缆一般用于焊接内导体接头(焊接性能好点)，短距离传输，该电缆简单，有挤出设备都可以做。
6、电缆的特性阻抗(50欧姆/75欧姆)根据用户的要求，都可以做到。
阅读完上述内容之后，您对于“SMA同轴接头和同轴电缆馈电不同之处在哪儿”应该有一个基本认识了，更多关于sma同轴接头的内容，我们的工程师会陆续整理并上传至我们的官网资讯频道，感兴趣的用户可以上我们的资讯频道进行查阅。2022世界杯小组赛程表 ，承诺每一位sma接头采购者，所有sma系列产品一年内均享受免费质保的服务，让您放心采购。
热销产品：防水阿联酋vs丹麦亚盘 | bnc阿联酋vs丹麦亚盘 | sma阿联酋vs丹麦亚盘 |
有谁知道sma接头的正确安装方法是什么，sma接头的正确安装，可以延长sma接头产品的使用寿命，降低维护成本，因此了解一些sma接头的安装方法十分必要。下面仁昊伟业电子工程师就来为您讲解一下如何正确的安装sma接头，您可以要看好了，步骤不可乱，六步走轻松完成。
SMA同轴线接头直式母头转N公头接RG174组装线材
2、再把冷压管和热缩管穿在电缆上
3、焊好内针的线缆从接头小的那一端穿过
4、将线缆屏蔽层抱住焊线孔
5、冷压管从电缆端往接头端推入，压进屏蔽层
6、用压线钳将冷压管压紧。
网友观点：外围的脚接地，中间的脚接模块的信号输入点，信号输入点你可以根据内置天线的焊点来判断，sma-kwe同轴电缆接头不是为PCB专用的，可以按照普通同轴电缆封装BNC标准库画法。
sma接头的正确安装方法是什么就介绍到这里了，更多sma接头方面的内容请阅读频道其他技术文档。SMA接头好产品，尽在2022世界杯小组赛程表 ，快来与我们开展一次愉快的合作吧，让您的采购工作完美进行。多款sma接头系列优质产品，在我们官网上可以进行查询，快进去看看吧，不要犹豫了。每一款sma接头均通过ISO认证，符合国际上的环保要求，值得您的信赖。
SMA接头和3.5mm接头的兼容性知识您了解多少，下面仁昊阿联酋vs丹麦亚盘 工程师便来为您分析一下SMA接头和3.5mm接头的兼容性的相关内容。若下文的介绍无法回答您心中的疑惑，可以拨打我们的热线电话，咨询sma接头专业工程师，让您不再困惑。
这种配置意味着，将SMA(公)测试端口电缆插入3.5 mm(母)接头时，3.5mm(母)接头准容易受到损害。SMA(阳)阿联酋vs丹麦亚盘 对插脚深度和插脚伸出量的容差要求“比较松”。劣质SMA(公)阿联酋vs丹麦亚盘 可能会损害3.5 mm(母)校准件。
反过来，用3.5mm的公去连接SMA的母是没有问题的。
而大家在做测试时，通常会用SMA公的电缆去连接3.5mm母的校准件。长期这样使用，是非常容易损坏校准件的。一般校准件的价格非常高，所以， 建议测试电缆用3.5mm公。
SMA接头好产品，尽在仁昊阿联酋vs丹麦亚盘 ，快来与我们开展一次愉快的合作吧，让您的采购工作完美进行。多款sma接头系列优质产品，在我们官网上可以进行查询，快进去看看吧，不要犹豫了。每一款sma接头均通过ISO认证，符合国际上的环保要求，值得您的信赖。
这篇文章来自电子专业门户站点，仁昊工程师阅读完之后，觉得内容十分有意义，可以帮助用户们更好的了解sma接头设计方面的知识，故此转载至网站博客上，供本站用户查阅。希望读完此文之后，您能有所收益。
1 引言
在微波系统中，常使用到一种很普遍的部件，即由一种传输线变换到另一种传输线的过渡元件，称为波型转换器，也称为波型激励器。对波型转换器的要求是：(1)能激励出所需要的波型;(2)驻波系数尽量小。
为实现宽频带内良好的阻抗匹配，目前广泛使用的宽频带同轴—矩形波导转换器，主要有两种形式，探针式和脊波导过渡式。探针式，即将插入波导腔的同轴线内导体顶部连接上金属圆盘或球，以及在波导腔上设置若干调谐螺钉。脊波导过渡式，通过在波导中加脊片，组成阶梯阻抗变换器，使脊波导的输出阻抗接近同轴线的特性阻抗，以达到阻抗匹配的目的。
在这些技术中，为降低成本，采用SMA同轴阿联酋vs丹麦亚盘 接头一般为标准产品，其介质、内外径都是确定的。这种结构带来两方面的问题：(1)SMA接头只能在单模工作在一定频率(18GHz)以下,在更高频率时SMA接头中的高次模将严重影响转换器的工作带宽，如果采用其它工作频率更高的标准接头，如K接头，其价格高出SMA接头许多，将大大提高成本;(2)转换器设计参数比较少，不易做到匹配。
2 探针型同轴—矩形波导转换器
相比于脊波导过渡式转换器，探针型转换器具有频带宽、易加工的优点，故本文只在针对这种形式的转换器做讨论。探针式同轴—波导转换器是将同轴线的内导体做成探针的形式从波导的宽边插入到波导腔中，在探针顶部加一圆盘或小球，波导一端口短路，另一端口输出。在波导腔内加若干调谐螺钉。
通过调整下列三个尺寸来达到同轴—矩形波导转换器在工作频带内有较好的匹配：(1)探针到短路端的距离i;(2)探针的长度f;(3)探针顶部圆盘的厚度h和直径g;(4)调谐螺钉的位置。
表1给出了经优化后的同轴—矩形波导转换器的主要结构参数。
表1 转换器的结构参数
1.01mm探针的长度
h0.99mm圆盘的厚度
g2.31mm圆盘的直径
i3.15mm探针到短路端的距离
m3.31mm圆孔的厚度
c2.37mm圆孔的直径
其仿真曲线如图所示
由图4的仿真曲线可以看出，在标准矩形波导BJ220工作的频带范围17.6—26.7GHz内，转接器的反射系数在-27dB以下，即驻波系数小于1.05。并且由于过渡圆孔的抑制作用，由高次模产生的谐振尖峰也被提高到35.6GHz，移出了转接器的工作频带。故通过这种改进，SMA接头认可运用于高于18GHz的场合。
由图5可见，经改进后的SMA—BJ220转换器的实际性能指标为：转换器反射系数在-15dB以下的工作频带被拓展到17.6—31.6GHz;在波导BJ220单模传输工作的频带范围17.6—26.7GHz内，其反射系数为-16dB以下;通过过渡圆孔的抑制作用，谐振尖峰被提高到了32.3GHz。在通带内的反射系数，仿真曲线和实际测量曲线存在一定差异，其主要原因在于该转换器体积只有24.3*22.4*22.4，加工时相对误差较大;以及在仿真过程中，并未考虑SMA接头自身在连接时的微波反射。
4 结论
本文介绍了我们在对从同轴线到矩形波导之间波型变换做的一些研究。同轴—矩形波导转换器目前已广泛应用于各个微波系统，每年的生产、需求量都很大。而通过本文所述技术，可以采用价格低廉的SMA接头来代替其他性能优越、价格昂贵的接头，从而有效的削减了生产成本。目前，我们正在进一步探讨这项新技术及其在大规模生产方面所面临的问题。本文所述技术都申请了专利保护。
文章来自网络，如有侵权，请联系我们及时删除，qq联系方式：1102292886。如果您有sma接头阿联酋vs丹麦亚盘 采购定制方面的需求，可进入我们的产品频道，了解sma相关产品，仁昊每一款sma接头产品均通过了ISO认证，符合国际环保要求，并且承诺一年内免费质保，值得您的信赖。
在不少电子爱好者的论坛上，很多用户都提出了关于pcb与sma的相关问题，在这里仁昊伟业编辑部特别为大家整理了一下，以便用户的查阅。我们的博客频道每周都有工程师分享专业文章，感兴趣的朋友可以常来看看，地址//www.entscholar.com/news/。
问题详情：
小白一个，在这里想请教下各位大神一个问题，如图电路板的排阵能否使用sma接头来代替呢?是不是一个排针的作用就相当于一个SMA接头?
SMA头就一个孔的，你的理解也没啥错，SMA的外壳金属接地，SMA头一般是50欧特征阻抗，用于高速信号，注意下SMA的封装，一般有两种，一种直的一种弯的。
阅读完上述内容之后，您对于“pcb图中能否用SMA接头代替排针”的问题应该已经清楚了，如果您还有其他的关于pcb、sma产品相关的问题，可以直接向我们发送邮件咨询，我们会第一时间安排专业工程师为您答疑解惑。若需采购sma阿联酋vs丹麦亚盘 相关产品，请拨打我们的热线电话：0769-81100186，专人辅助您的采购工作。
仁昊伟业，主打射频阿联酋vs丹麦亚盘 相关的产品，是深圳地区的知名阿联酋vs丹麦亚盘 厂商，有着丰富的生产经验，合作客户较多，信誉口碑较好，采购本公司相关产品，可以享受一年内免费质保的服务，欢迎致电!喜欢这篇文章的话，动动手指，转发给朋友一起来看看吧。
本文内容由仁昊伟业编辑部为您整理，问答皆来自网络，希望此文对您有一定的帮助，能够解决您在sma接头焊接方面的问题。
用户问题描述：
最近设计了一款天线，准备加工实物，然而此前没有过类似经验，所以想在此请教下各位前辈

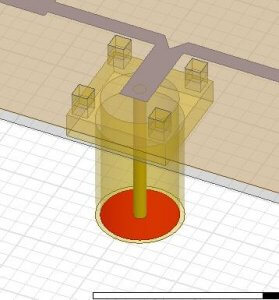

我的天线用了两层介质板，地板在中间，地板上方是普通的微带线，下方是耦合馈电的微带线，利用SMA-KE转接头和信号源相连，请问我SMA接头的使用方法正确吗?

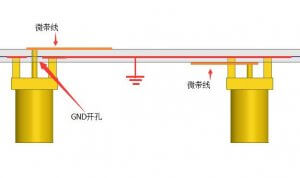

普通微带馈线连接：
微带线在地板下方时，将SMA内芯剪短，与下面的微带线焊接，四个腿与地板连接。
(所有穿过介质板的部分，均提前打孔)

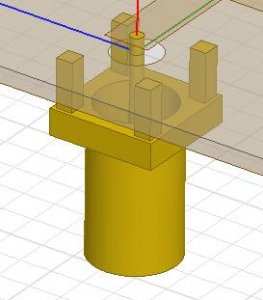

我用游标卡尺测量了SMA大致的外形参数，然后画出了大概模型，把该打孔挖槽的地方提前标出，这样好联系加工板材，但由于不知道SMA内芯填充材料以及SMA内部的结构参数，无法得到准确的仿真结果(其实就是很差)，所以请各位帮我看看，这种连接方式正确吗?
网友观点一
开孔孔径的大小=>在ground plane上的开孔。(我国字体简化连带沟通的语法也直接、简洁…所以我学坏了-请见谅 XD )
只要不短路到馈点与ground plane，基本上都不算是错误，硬要挑毛病的话? 右侧的SMA应该改由上方插入。
网友观点二
依一般通则: 开孔孔径的大小==> 与GND的距离? 就是你中心针脚直径尺寸即可，例如:中心针直径为1.27mm则孔径即为3.81mm。
SMA 若无特殊的要求!? 通则就是中心针脚直径=φ1.27mm、绝缘材料=φ4.0mm、外层金属材料=φ5.25mm (金属壁厚=0.625mm)。***绝缘材料一般是Teflon_er=2.102.15、tand=0.0011。
网友观点三
建议开通孔，这种盲孔你拿去加工的话价格很高。
如果您有sma射频防水阿联酋vs丹麦亚盘 的采购定制需求，可以先上我们的SMA阿联酋vs丹麦亚盘 产品频道//www.entscholar.com/products/rf-connector/sma-connector/了解下我们的产品。仁昊伟业，是一家专业的SMA阿联酋vs丹麦亚盘 生产制造商，有着十三年的SMA阿联酋vs丹麦亚盘 生产经验，每一款SMA阿联酋vs丹麦亚盘 均通过了ISO认证，符合国际环保要求，并且承诺每一位客户一年内享受sma阿联酋vs丹麦亚盘 免费质保服务。
在下文中，仁昊伟业工程师将会为您介绍一下无线路由器改sma头-极贰路由改装SMA接口换天线的相关知识，轻松几步，您便会知道如何操作。如需采购sma系列产品，拨打电话：0769-81100186。
一般而言，新极贰、极三(无线路由器)自带的天线增益dbi较小且不可更换天线，接受性能受到约束，应用场景受到限制。在日常应用中我们需要增加无线路由的天线增益，或者使用定向天线以获得更远、更稳定的传输，这一且都要从改路由SMA接口，可拆天线开始。
工具/原料
新极贰路由器(或者其他无线路由)
6dbi无线天线两根，可根据自己使用情况选择天线
ipx-sma线两根
螺丝刀
胶卡片
第一步：拆开路由
1
将需要使用到的工具和原料准备好，拿起螺丝刀拆开机器，注意把无线路由的天线放倒好拆，此路由为三角型螺丝孔，我是自己磨了一把螺丝刀。
拆开所有螺丝把挡板往外拉，整个板子就出来了。
极贰、极三都是 ipx转SMA接口
用手指甲捏住直接就可以拔出来。
第二步，换SMA接口
1
如果遇到路由器是焊接线的，把原天线的2022世界杯小组赛程表 剪断一会儿手工接上就行了。
2
极贰是ipx的接口可以直接拔出来
取下原有天线，天线是中空的用力就可以完整取出来，天线基座也是一样用里压一下就能取下来。
第三步，安装新SMA接口
1
在安装新口的时候，发现SMA的垫片太小了，要自己用胶卡做垫片。
安装ipx-SMA接头到档板上
把挡板靠近路由板子，连接ipx接头，要对准用力压一下，有“啪”的声音就紧了。
如果遇到是焊接线的，把两条线剪的2022世界杯小组赛程表 直接接到一起就可以了。
把图中的主板、挡板进行还原，然后上螺丝和天线
第四步，开机测试信号
1
换上准备好的天线开机测试，(可以连接不同增益的天线)。
亲们，可以在笔记本上安装类似wirelessmon相关的软件。
看RSSI 这栏，数字是负越小，信号越好，别看错额。
最后，注意事项提醒
注意最好带手套，不要让汗留到路由板上
关于无线路由器改sma头-极贰路由改装SMA接口换天线的内容，就介绍到这了。了解德索sma接头接口产品信息，点击//www.entscholar.com/products/rf-connector/sma-connector/进入查看详情。仁昊伟业，十三年的sma接头接口、防水阿联酋vs丹麦亚盘 生产经验，ISO认证产品，符合国际环保要求，值得您的信赖!
文章来源：//www.entscholar.com/
sma接头是阿联酋vs丹麦亚盘 中比较常见的一种产品，若问你sma接头不同端接的方式，您可知道?关于SMA接头的不同端接方式的问题，仁昊伟业工程师在下文中将为您细细讲解。即使是同一系列的sma阿联酋vs丹麦亚盘 ，它们也会存在着不同的端接形式，主要分为接线式、接pcb、面板式三种，分别如下：
1. 接线式
接线又分焊线式和压接式阿联酋vs丹麦亚盘 。焊线式就是焊接中心导体和线缆屏蔽层。压接式就是压接中心导体和线缆屏蔽层，压按式效率高性能好。焊线式稳定可靠。一般柔性电缆多用压接压式，半柔电缆半钢电缆多用焊接式。
2. 接PCB(印刷电路板)
当阿联酋vs丹麦亚盘 要与PCB连接时多为插板式(Through Hole)或者贴片式(SMT)。为了容易上锡，和PCB连接金属多为镀金或者镀锡。
3. 面板式
面板式阿联酋vs丹麦亚盘 多是安装在机壳上，连接内部和外部设备。法兰式是在阿联酋vs丹麦亚盘 主体面板上钻孔安装固定。还有一种是在阿联酋vs丹麦亚盘 主体上车制螺牙，用螺牙固定。此类阿联酋vs丹麦亚盘 常常还要求防水功能。
读完上文之后，您对于sma接头三种不同的端接方式应该已经有所了解，更多关于sma接头端接方式的问题，您可以向我们发送邮件咨询。如果您有sma接头采购定制的需求，请拨打我们的热线电话：0769-81100186，ISO认证，一年质保，值得信赖!
sma接头产品展示：//www.entscholar.com/products/rf-connector/sma-connector/
电话号码：0769-81100186
不知道您对于SMA防水阿联酋vs丹麦亚盘 的市场行情了解多少，下文中，仁昊伟业工程师将会为您分析一下SMA防水阿联酋vs丹麦亚盘 的市场行情。
SMA防水阿联酋vs丹麦亚盘 在电子元器件中，是一个非常重要的元件，在很多的电子设备、仪器、电子信息中起到了一个至关重要的作用。然后，经过几十年的发展与沉淀，射频阿联酋vs丹麦亚盘 市场也形成了较为完整独立的体系，而sma也成了阿联酋vs丹麦亚盘 大家庭中的关键组成部分。而国内信息产业的快速发展更是有力地带动了射频阿联酋vs丹麦亚盘 市场的不断壮大。
除了追求小型化和高频率这两个关键的技术项目，射频同轴阿联酋vs丹麦亚盘 厂商还在产品的多功能及可靠性方面不断加以改善。现在射频阿联酋vs丹麦亚盘 除起信号连接作用外，还兼有处理信号的功能，如滤波、调相位、混频、衰减、检波、限幅等。此外，低驻波、低损耗、大容量、大功率以及安装的方便性也成为厂商努力的目标。
“随着生产工艺的改变，现在已经出现了冲压的技术，过去是车削的，现在通过冲压一次成型，这样可以把体积做得更小，整个阿联酋vs丹麦亚盘 的高度也不到2、3个毫米，现在有的同轴阿联酋vs丹麦亚盘 已经做的象芝麻一样小了。在射频同轴阿联酋vs丹麦亚盘 生产技术方面，国内厂商和国际制造商相比已不相上下，无论是研发水平，还是生产工艺以及市场行销都令外资同行瞩目。
阅读完上述内容之后，您对于SMA防水阿联酋vs丹麦亚盘 的市场应该有个基本认识了，如果您有sma射频阿联酋vs丹麦亚盘 的采购定制需求，可以拨打我们的电话：0769-8110018。仁昊伟业，专业的射频阿联酋vs丹麦亚盘 生产厂家，丰富的生产经验，ISO认证，一年质保，值得信赖。
本文来源：//www.entscholar.com/fangshui/3118/
